Схема подключения электромагнитного замка к вызывным панелям Akuvox

Электромагнитный замок — распространённое решение для организации контроля доступа в многоквартирных домах, офисах, частных домах и коммерческих помещениях. При интеграции с IP-домофонами Akuvox он позволяет дистанционно открывать дверь с помощью вызывной панели, внутреннего монитора или мобильного приложения при соответствующей настройке системы.

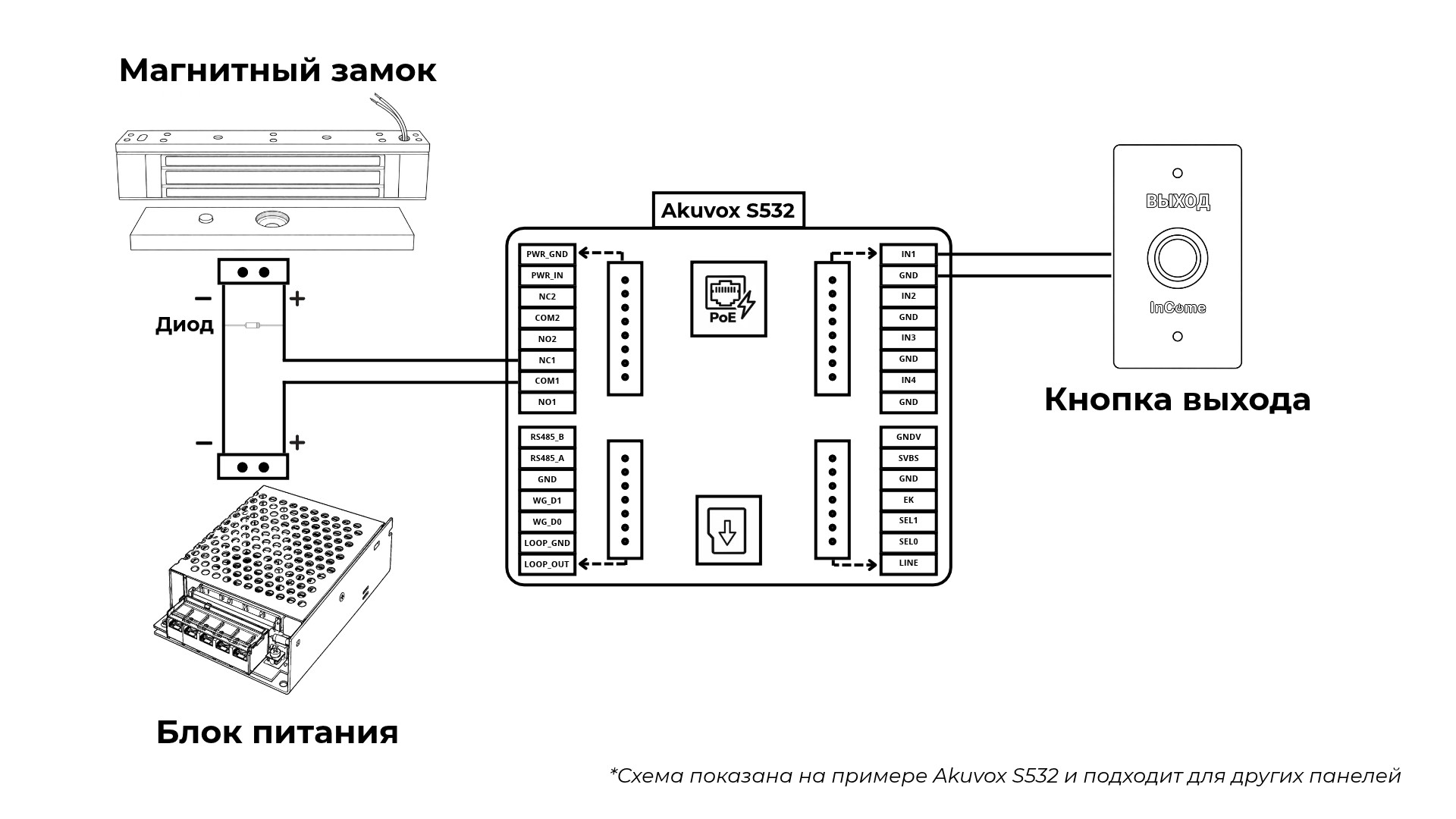

Схема подключения электромагнитного замка

Для подключения обычно используются следующие компоненты:

Вызывная панель Akuvox с поддержкой управления замком через релейный выход.
Электромагнитный замок.
Совместимый блок питания с параметрами, соответствующими требованиям замка.
Соединительные провода.
При необходимости — кнопка выхода, датчик положения двери и другие элементы системы контроля доступа.

Принцип работы: электромагнитный замок удерживает дверь закрытой при наличии питания. При команде на открытие реле изменяет состояние электрической цепи, питание замка прерывается и дверь открывается.

Основная задача при подключении — обеспечить корректную коммутацию питания замка через релейный выход вызывной панели.

При отключении питания вызывной панели дверь остаётся закрытой. Схема показана на примере Akuvox S532 и подходит для других панелей.

Назначение контактов NC, COM и NO

Для правильного подключения необходимо понимать назначение контактов реле, расположенных на вызывной панели.

COM (Common) — общий контакт реле, используемый для коммутации электрической цепи.
NC (Normally Closed) — нормально замкнутый контакт. В исходном состоянии он соединён с COM. При срабатывании реле контакт размыкается.
NO (Normally Open) — нормально разомкнутый контакт. В исходном состоянии он разомкнут относительно COM. При срабатывании реле контакт замыкается.

Для типового электромагнитного замка используется контактная группа NC–COM. При этом необходимо учитывать электрическую схему конкретного устройства и требования производителя замка.

Как работает электромагнитный замок при управлении через Akuvox

В стандартной конфигурации электромагнитный замок находится под напряжением и удерживает дверь закрытой.

При получении команды ВП на открытие двери, реле вызывной панели переключает контактную группу. Цепь питания замка размыкается, электромагнит перестаёт удерживать дверь, и посетитель может пройти.

После завершения установленного времени открытия реле возвращается в исходное состояние, питание восстанавливается и замок снова удерживает дверь.

Важно учитывать, что при отключении питания замок перестаёт удерживать дверь. Поэтому при проектировании необходимо предусмотреть соответствующие меры безопасности и возможность свободного выхода людей в соответствии с требованиями, применимыми к объекту.

Требования к питанию

Перед подключением необходимо проверить электрические характеристики замка и вызывной панели.

Обратите внимание на следующие параметры:

Номинальное напряжение питания замка.
Потребляемый ток замка.
Допустимую нагрузку релейного выхода.
Соответствие блока питания требованиям подключённого оборудования.

Если параметры замка не соответствуют возможностям релейного выхода, следует использовать подходящее промежуточное реле или другое совместимое решение.

Не подключайте замок непосредственно к выходу питания вызывной панели без проверки допустимой нагрузки.

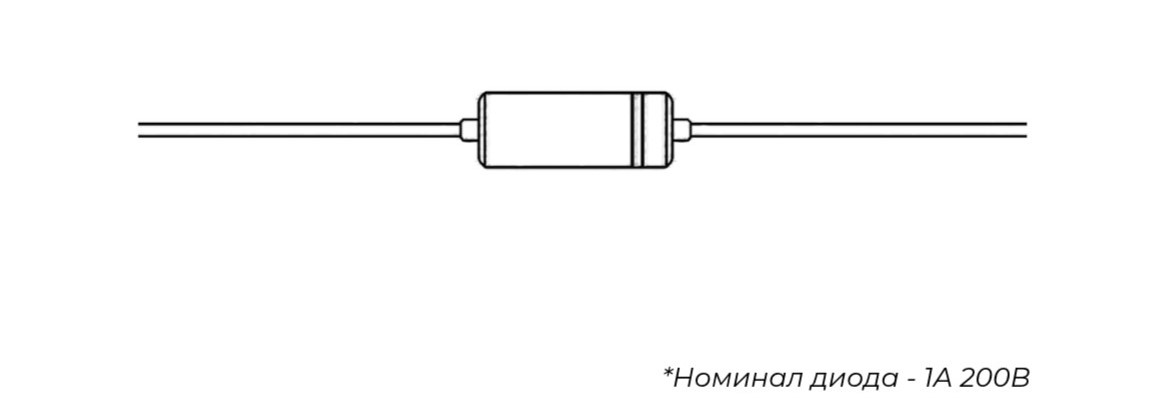

Защитный диод

При подключении электромагнитного замка всегда устанавливается шунтирующий диод, он позволяет предотвратить при перепаде напряжения выгорание реле вызывной панели!

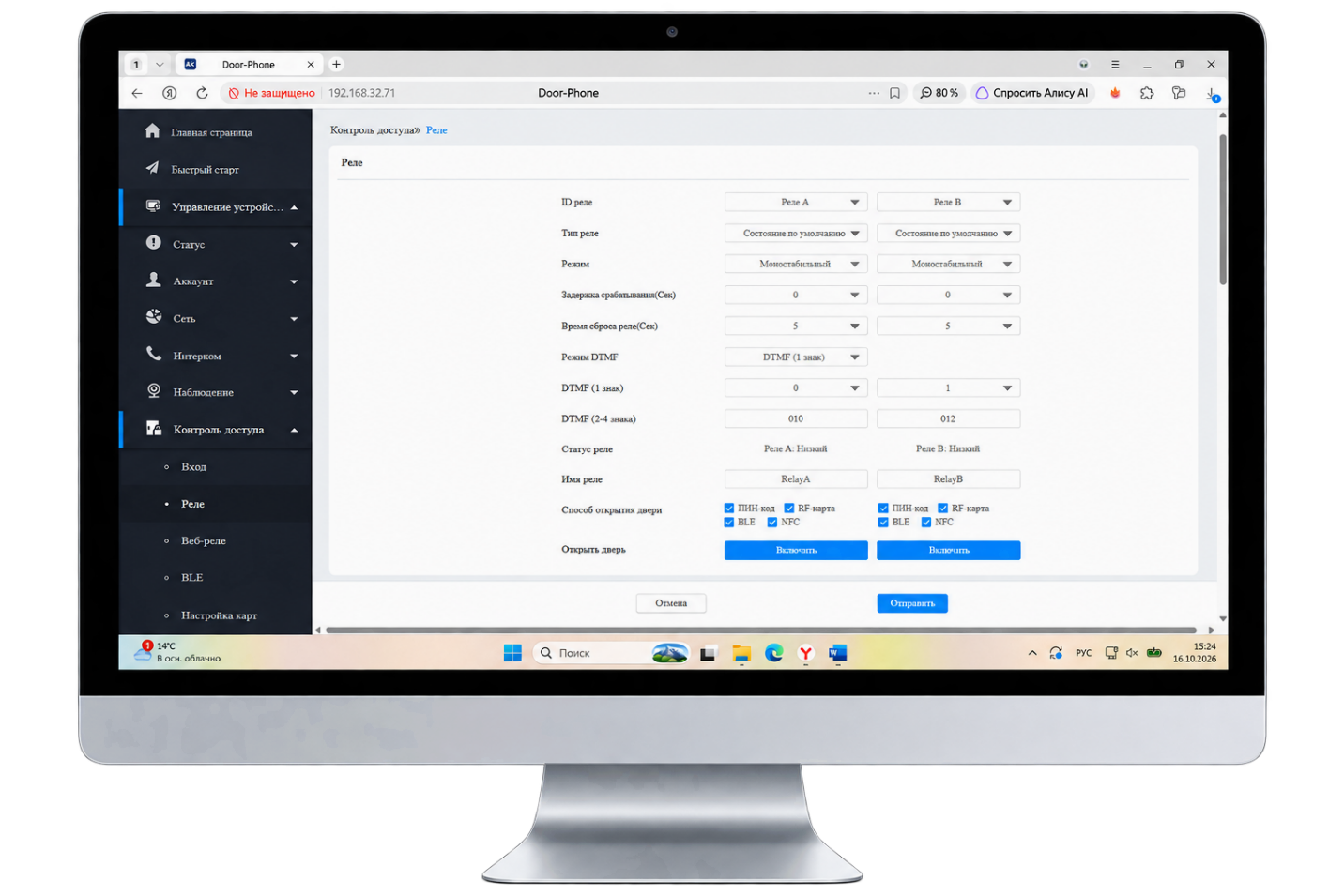

Настройка реле вызывной панели Akuvox

После проверки монтажа необходимо настроить релейный выход панели.

В зависимости от модели и версии прошивки настройки доступны через веб-интерфейс устройства.

ID реле: конкретное реле для доступа к двери.
Тип реле: определяет логику работы реле в зависимости от его состояния:
- Состояние по умолчанию: Если статус реле Низкий — дверь закрыта. Если статус реле Высокий — дверь открыта.
- Инвертированное состояние: Логика меняется на противоположную. Инвертирование позволяет держать дверь открытой при пропаже питания на вызывной панели. В этом сценарии замок подключается к контактам вызывной панели NO – COM, а в настройках выбирается режим «Инвертировать реле». После инвертирования работа замка будет соответствовать физическому подключению NC – COM, но при пропаже питания состояние реле автоматически вернётся в NO, и дверь откроется.
Режим: определяет способ управления состоянием реле после срабатывания. Доступны два режима:
- Моностабильный: После срабатывания реле автоматически возвращается в исходное состояние по истечении заданного времени задержки. Такой режим обычно используется для импульсного открытия двери.
- Бистабильный: Реле остаётся в текущем состоянии до следующего срабатывания. После повторного срабатывания состояние реле сбрасывается. Режим подходит для сценариев, где важно сохранять состояние между командами.
Задержка срабатывания (сек): задаёт время задержки перед срабатыванием реле. Доступный диапазон — от 1 до 10 секунд. Например, если установить значение 5 секунд, реле сработает через 5 секунд после нажатия кнопки «Разблокировать».
Задержка удержания (сек): задаёт время, в течение которого реле удерживается в рабочем (разомкнутом) состоянии. Доступный диапазон — от 1 до 10 секунд. Например, если установить значение 5 секунд, реле вернётся в исходное состояние через 5 секунд после перехода в рабочее состояние.
Режим DTMF: Выберите количество знаков в DTMF-коде — от 1 до 4.
Многозначный DTMF: Укажите DTMF-код, длина которого соответствует значению параметра «Режим DTMF». Например, если для режима DTMF задано 3 знака, необходимо установить 3-значный DTMF-код.
Статус реле: по умолчанию статус реле — Низкое, что соответствует состоянию (NC). Если статус реле — Высокий, реле находится в состоянии (NO).
Имя реле: наименование реле
Способ открытия двери: выберите доступный метод активации реле вызывной панели, поддерживаются методы: PIN, Карта, BLE, NFC
Открыть дверь: удаленное срабатывание реле

Названия пунктов меню и доступные параметры могут различаться в зависимости от модели устройства и версии прошивки.

Проверка системы после монтажа

После завершения подключения необходимо убедиться, что система работает корректно.

Проверьте:

Надёжность соединений и соответствие подключений схеме.
Соответствие напряжения питания требованиям замка.
Срабатывание реле при подаче команды на открытие.
Корректное восстановление питания замка после завершения импульса открытия.
Работу предусмотренных кнопок выхода и датчиков.
Возможность безопасного выхода из помещения при штатном использовании системы и в предусмотренных проектом аварийных ситуациях.

Проверку следует проводить с соблюдением требований электробезопасности и документации оборудования.
